车间环境下的高精度、高可靠性和高速度

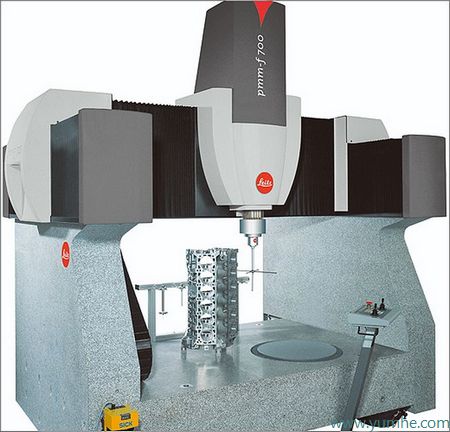

新型Leitz PMM-F 测量机系列的推出，迎合了当今要求一台测量机，能够应用在车间现场，同时要求尽可能高的精度(计量室精度)和尽可能短的检测时间要求。

该机专为在计量室以及车间现场完成完善的质量管理而设计。运行速度快，可对已知和未知轮廓曲面完成高速扫描测量，保证了高效率。

PMM-F 优异的高精度使得完成不同公差要求工件的检测范围更广。

其它优势：

• 具备优异的测量能力指数，对测量结果具备极佳的复现性。
• 在统计过程控制中能够尽可能早地进行趋势判定。
• 运行速度快、测量时间短( 高达660 mm/s)，并具备高加速度(高达3250 mm/s²)效率高从而减少了检测成本。
• 测量结果能够尽快获得。
• 标准的、便于使用、基于用户的界面。
• 可从三个方向接近工件进行测量，同时可应用手动或自动上下料系统。
• 便于工件的装载，便于开始执行测量程序。
• 可实现对现有CAQ 网络的整合。
• 通过降低停工时间和统计过程控制时间而降低生产成本。
• 先进的设计理念，使用寿命，使得投资更加可靠。
• 高性能、便于使用的QUINDOS和PC-DMIS 软件，基于先进的根据特征的编程模式，即使是复杂的测量任务也便于编程。




技术参数：

性能指标：

温度范围：18°C – 22°C

型号	X向行程 [mm]	Y向行程 [mm]	Z向行程 [mm]	精度 [µm]
30.20.10	3000	2000	1000	MPEE = from 1.7 + L/400
30.20.16	3000	2000	1600	MPEE = from 2.3 + L/400

温度范围：18°C – 24°C

型号	X向行程 [mm]	Y向行程 [mm]	Z向行程 [mm]	精度 [µm]
30.20.10	3000	2000	1000	MPEE = from 1.7 + L/300
30.20.16	3000	2000	1600	MPEE = from 2.3 + L/300

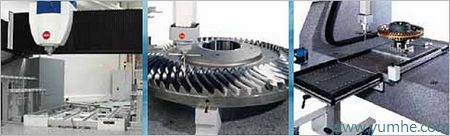

齿轮检测：

圆柱齿轮：

• 直齿、斜齿、人字齿轮、花键齿轮 (内齿与外齿)
• 离合器齿轮 (内齿与外齿)
• 齿轮段 (最少齿数：1)
• 齿条

锥齿轮：

• 直伞齿轮、螺旋伞齿轮、斜形伞齿轮、冠状齿轮

可提供的接口：

• Gleason GAGE 4/WIN、Klingelnberg KIMOS、bevel-gear-chain from Univ. of Aachen

齿轮刀具：

• 滚刀、拉刀、成型刀具、剃齿刀

评价标准：

• DIN、ISO、AGMA、ANSI、JIS、CNOMO、CAT

Leitz PMM-F完成齿轮检测 - 技术参数	PMM-F 30.20.10	PMM-F 30.20.16
模数范围 [mm]	0.5 - 100	0.5 - 100
最大齿轮直径 - 直齿 [mm]	1950	1950
最大齿轮直径 - 斜齿* [mm]	1600	1600
最大轴长 [mm]	3000	3000

*最大齿轮直径根据探针配置与模数。

技术特点：

PMM-F的技术特点：

• 在整个测量空间具有超高精度。
• 测量结果的高重复性。
• 由于运行速度高达600 mm/s，加速度高达3000 mm/s²，探测频率高达40 点/分而缩短检测时间。
• 基于检测效率高而减少了检测成本。
• Leitz 高性能扫描探测系统LSP系列，总长度可达到800 mm， 测头总重量达到1000 g。
• 从三个方面可接近测量空间，提供了与手动或自动工件上下料系统的优化接口。
• 与现有CAQ 网络实现整合。
• 由于减少了停工时间而降低制造成本。
• 不需要空调间。
• 不需要地基。
• 在生产现场可以简单地实现机器的重新定位。
• 优异的设计理念，使用寿命长。
• 快速获得测量结果。
