Leitz Reference HP (高精度) 活动桥式测量机和齿轮测量中心 - 是完成复杂测量任务的理想选择，并提供了高精度与优化的测量效率。具备各种尺寸选择，确保了快速、精确以及经济有效的检测。通过配备LSP探测系统，Leitz Reference能够以单点与高速扫描模式完成各种检测任务。

概述：

满足客户需要的超高精度测量机

源自德国的Leitz Reference HP高精度测量机，具备非常高的扫描效率，可以为具有最复杂几何形状的工件提供测量解决方案。

采用Leitz LSP探测技术，具备极高的测量精度、重复性好。配置当今功能最为完善的软件之一：QUINDOS，使得用户在完成箱体类工件测量的同时，还可完成包括多种曲面元素，诸如叶片、齿轮和压缩机螺杆以及轮廓、自由曲面等多种复杂几何形状的测量。

三维扫描测头系统，显著提升了机器的性能

Leitz Reference HP 系列测量机是一款具备高性价比的扫描测量装置，可完成各种复杂的测量任务，配备由Leitz 研发并制造的三维测头系统。 既可执行单点测量来完成典型的测量任务，也可以高速扫描的方式轻松应对复杂的形状轮廓测量。

Leitz Reference HP的测量精度和其通用性很大程度上取决于所配备的三维测头系统，在每次测量操作中，该测头系统都将在被测工件表面的法向量方位上，在XYZ 三个方向自动且同步地测量工件表面。测量中各轴不需锁定，这意味着测头将始终垂直于被测工件的表面，而工件表面法向量的实际方向根据每个测量点来决定，这样测头的偏移就可以计算出来并加以补偿。

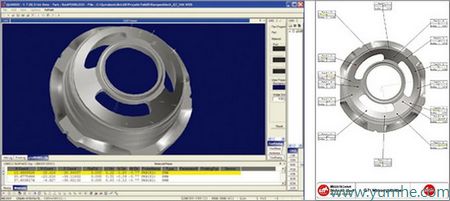

QUINDOS，世界上功能最强大的计量软件之一

与QUINDOS 软件联机后，Leitz Reference HP不仅适于测量箱体类零件，也可快速方便地完成复杂几何量的测量，如蜗轮叶片，齿轮，螺杆，螺旋压缩机转子，步进齿轮等，快速而又精确。

技术参数：

Leitz Reference HP性能指标：

型号	X向行程 [mm]	Y向行程 [mm]	Z向行程 [mm]	精度 [µm]
5.4.3	500	400	300	MPEE = from 0.8 + L/400
10.7.6	1000	700	560	MPEE = from 0.9 + L/400
15.9.7	1500	900	700	MPEE = from 0.9 + L/400
20.9.7	2000	900	700	MPEE = from 0.9 + L/400
22.12.9	2200	1200	900	MPEE = from 1.5 + L/400
30.12.9	3000	1200	900	MPEE = from 1.7 + L/400
45.12.9	4500	1200	900	MPEE = from 1.7 + L/400

完成齿轮检测：

圆柱齿轮：

• 直齿、斜齿、人字齿轮、花键齿轮 (内齿与外齿)

• 离合器齿轮 (内齿与外齿)

• 齿轮段 (最少齿数：1)

• 齿条

锥齿轮：

• 直伞齿轮、螺旋伞齿轮、斜形伞齿轮、冠状齿轮

可提供的接口：

• Gleason GAGE 4/WIN、Klingelnberg KIMOS、bevel-gear-chain from Univ. of Aachen

齿轮刀具：

• 滚刀、拉刀、成型刀具、剃齿刀

评价标准：

• DIN、ISO、AGMA、ANSI、JIS、CNOMO、CAT

*根据探针配置与模数

技术特点：

Leitz Reference HP系列测量机集几代坐标测量机的先进技术优点于一身。设计上更为简练，并经过验证，提供了更高的稳定性，减少了维修的几率，可操作时间更长。

基于计算机辅助设计，如有限元分析(FEA) 或模式分析，在偏差，振动影响以及机器动态性能方面加以优化。

通过TRICISION™ 技术，降低了机器的重心，而同时轴承跨距相比传统测量机更宽。

因此：更好地控制各轴的运动，更好的测量精度，更佳的重复性；更高的加速度,更高的测量速度

Leitz Reference HP的技术特点：

• 全铝合金超强刚性的框架。
• TRICISON^TM 设计提供了极佳的刚性质量比，保证了高精密和长期稳定性。
• 质量很大稳固的花岗石工作台，削弱了振动带来的影响。
• 整个工作台完全由一块花岗石加工而成，并采用获得专利的内置一体式燕尾形导轨，因而5.可获得尽可能高的精度。
• 优化的弹性减振系统具有“可变硬度”，可把测量机从周围环境的振动中隔离出来。
• 驱动装置的工作点分布在移动部分的中心上。
• 高分辨率钢制光栅的位置靠近导轨，保证了尽可能高的测量复现性。
• 获得专利的重量补偿系统。
• 由于Reference 支撑较小，且台面高度较低，故在狭窄的空间内也可安装使用。
• 可无限制地接近测量空间。
