极高精度使得Leitz PMM-C测量机成为真正的测量中心

高性能的Leitz PMM-C 系列测量机把高精度、高效率有机地结合在一起。快速采集数据和先进的高速扫描为高效率的过程控制提供了最优化的检测报告。除了执行标准测量任务，如：发动机箱体，以及传动齿轮箱检测，由于拥有极高的测量精度而能够处理具有复杂形状工件的检测，Leitz PMM-C成为真正意义上的通用测量中心。

Leitz PMM-C 超高精度测量机系列采用封闭框架设计固定龙门设计机，花岗岩材料的工作台可移动，底座是整体燕尾式导轨设计。工作台和导轨之间是预载荷空气轴承，陶瓷Z轴配有精密导向系统。这种结构形式可以最大限度地保证机器的整体刚性以及方便地装卸工件。

严格意义的齿轮测量中心

Leitz PMM-C 测量机是专业的齿轮检查中心，检测齿轮直径最大为1500 mm。基于极高的精度，Leitz PMM-C 不仅能够完成任何类型的齿轮检测，配备适当的QUINDOS 软件，能够为齿轮加工刀具提供解决方案，包括滚刀、拉刀、成型刀具和剃齿刀。

执行具有严格公差要求的形状检测任务，例如球状蜗杆和双包络蜗轮的检测， 需要像Leitz PMM-C 这样高精度测量机。超长工件可以在水平位置进行测量。

技术参数：

性能指标：

型号	X向行程 [mm]	Y向行程 [mm]	Z向行程 [mm]	精度 [µm]
8.10.6	800	1000	580	MPEE = from 0.6 + L/800
12.10.6	1200	1000	580	MPEE = from 0.6 + L/800
12.10.7	1200	1000	700	MPEE = from 0.6 + L/800
12.10.7 Ultra	1200	1000	700	MPEE = from 0.4 + L/1000
16.12.7	1600	1200	700	MPEE = from 0.9 + L/600
16.12.10 P	1600	1200	1000	MPEE = from 1.2 + L/600
16.12.10	1600	1200	1000	MPEE = from 1.5 + L/600
24.12.7	2400	1200	700	MPEE = from 0.9 + L/800
24.12.10 P	2400	1200	1000	MPEE = from 1.2 + L/600
24.12.10	2400	1200	1000	MPEE = from 1.5 + L/600
24.16.7	2400	1600	700	MPEE = from 1.2 + L/600
24.16.10	2400	1600	1000	MPEE = from 1.5 + L/600

完成齿轮检测：

圆柱齿轮：

• 直齿、斜齿、人字齿轮、花键齿轮 (内齿与外齿)
• 离合器齿轮 (内齿与外齿)
• 齿轮段 (最少齿数：1)
• 齿条
• 锥齿轮：
• 直伞齿轮、螺旋伞齿轮、斜形伞齿轮、冠状齿轮

可提供的接口：

• Gleason GAGE 4/WIN、Klingelnberg KIMOS、bevel-gear-chain from Univ. of Aachen

齿轮刀具：

• 滚刀、拉刀、成型刀具、剃齿刀

评价标准：

• DIN、ISO、AGMA、ANSI、JIS、CNOMO、CAT

采用Leitz PMM-C进行齿轮测量的相关性能指标	PMM-C 8.10.6	PMM-C 12.10.6 12.10.7	PMM-C 16.12.7 24.12.7	PMM-C 16.12.10 24.12.10	PMM-C 24.16.7 24.16.10
模数范围 [mm]	0.5 - 100 (根据需要提供更小模数)
最大齿轮直径 - 直齿 [mm]	750	950	1150	1150	1550
最大齿轮直径 - 斜齿* [mm]	500	700	900	900	1300
最大齿轮宽度 [mm]	600	700	700	1000	700 / 1000
最大轴长 [mm]	1000	1200	1600 / 2400	1600 / 2400	2400

*根据探针配置与模数

技术特点：

Leitz PMM-C超高精度测量系统的技术特色：

• Leitz PMM-C 具有紧凑、牢固的封闭框架结构，封闭框架主要由固定桥架和移动工作台组成。
• 主要部件采用花岗石和铸铁材料，保证系统具备长期稳定性和使用精度，同时保证测量系统对温度变化不敏感。
• 稳固的整体花岗石底座，固定式铸铁立柱和花岗石横梁确保结构牢固和整个测量空间精度的一致性。
• 每个轴在机械上相互独立，因此单个轴的运动不会影响其他坐标轴的运动精度，这有别于活动桥式三坐标测量机。
• 由于采用固定框架、活动工作台的设计，即使系统在快速加/减速的情况下，测量精度也不会受振动的影响。
• 获得专利的Leitz LSP 探测系统提供最佳的探测精度。即使在使用超长加长杆的情况下，任何探针的偏转和弯曲可以得到自动补偿。
• 整合温度传感器，自动补偿由于光栅尺和工件的温度变化引起的误差，允许测量在比较宽松的条件下进行。
• 空气轴承完全消除摩擦力和磨损的影响，对灰尘具备不敏感性。
• 光栅的布置尽量接近被测工件，以遵循阿贝误差原则。
• 伺服驱动和精密滚珠丝杠传动确保高加速度的同时，保证定位精度。
• 可以用高速完成短距离的移动。
• 金属光栅尺具备与大多数工件相同的温度膨胀系数，确保测量机在宽温度范围内具备高精度。
• 伺服驱动配以精密滚珠丝杠传动保证最大加速度和定位精度。
• 整机配备防撞保护和操作者安全保护设施。

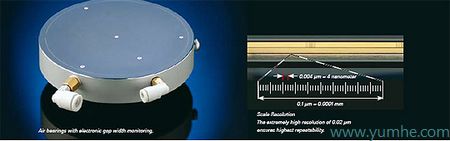

• 具备电子检测气隙功能的空气轴承。
