专为大尺寸尤其是钣金件测量而设计的测量系统。采用优化的桥式结构，在保证整体结构具有足够强度的前提下，测量机在运行过程中不需要特殊的地基，提供高效率的同时具备测量高精度。
概述：
利用桥式三坐标测量机完成大尺寸的测量任务：

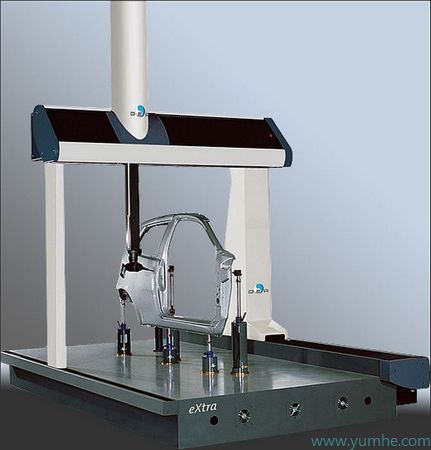

 源自DEA品牌的Global eXtra测量机，符合当代测量技术的发展和应用的潮流，能够完成各种尺寸计量的需要，并可在车间环境下完成诸如车身部件这样特殊几何量的测量任务。经济实用、高效率、高精度、可靠性、灵活性以及优异的设计技术，融合在这个无以伦比的技术杰作之中。
Global具备全铝结构和超强的框架，获得专利的精密斜屋顶结构，高分辨率的光栅系统以及其他获得广泛赞誉的技术解决方案，保证了Global eXtra在任何条件下的优异性能。
技术参数：
机器行程范围、尺寸：
|
型号 |
行程范围(mm) |
外型尺寸(mm) |
|
20.33.15 |
2000×3300×1500 |
4580×2888×4696 |
|
20.40.15 |
2000×4000×1500 |
5288×2888×4696 |
|
20.33.18 |
2000×3300×1800 |
4580×2888×5294 |
|
20.40.18 |
2000×4000×1800 |
5288×2888×5294 |
环境要求：
可操作温度：15 - 30℃
环境温度变化：2 °C/h - 10 °C/24h
温度梯度：1 °C/m
技术特点：
- 桥式机结构 – 相比水平臂测量系统具有更高的计量性能
- 斜屋顶技术Slant Bridge®，Hexagon计量产业集团独有专利技术，为活动框架提供了更好的稳定性
- 垂直Z轴具有更大的截面，采用烧结碳化硅材料，在同等截面宽度的情况下提供了更好的刚性，相对一般材料具有更好的温度性能
- 采用钢材料制成的一体化均衡平板，无需地基
- 工作台长度可达到4000 mm，桥架截面尺寸可达到2000 x 1800 mm
空间与测量的可接近性：
- 由于工作台面高度较低(500 mm)而便于接近测量空间，可从三面接近进行操作
- 能够提供平齐地面的安装
- 由于间隙比较大(308 mm)而便于使用工件装夹系统
为各种应用提供各种测头与附件：

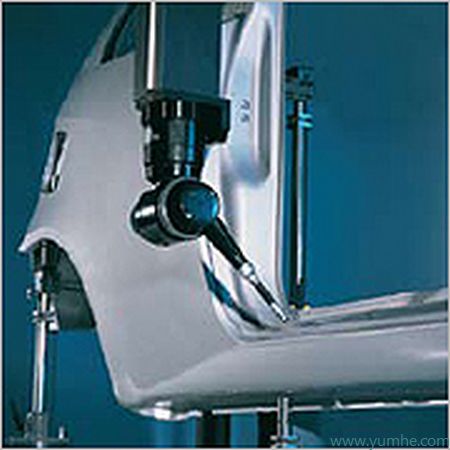

由于汽车车身部件形状各异，需要使用各种不同类型的测头与配置完成测量。从传统的点到点测头实现接触测量到激光测头完成连续扫描，从单点激光测头到激光条纹测头，到最完善的影象测量系统，实现对几何量的光学测量。测头更换装置能够通过自动装载测头而实现测量过程的优化。
适合不同的测量环境：
- 可操作环境温度达到15 - 30 °C，日温度变化可扩展到10 °C
- ACTIV®，结构温度补偿技术 (温度变化的自适应补偿技术，Hexagon计量产业集团独有专利技术)：14个温度传感器 + 1个工件温度传感器
- 通过内置强制通风装置实现工作台表面的温度稳定性
- 分琴式保护罩提供了X和Y向导轨气浮轴承的保护
|
