红外对刀仪35.70-OTS

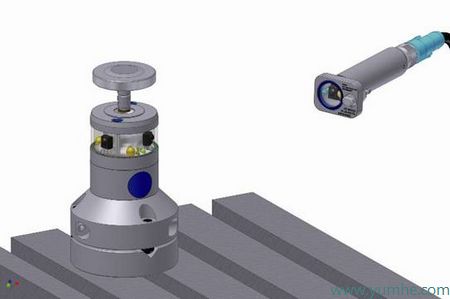

 使用紧凑型设计并方便移动的红外对刀仪35.70-OTS，可以在机床上方便的完成刀长和刀径的测量。底部的巧妙的设计可以使其非常方便的安装于机床工作台的任何一个位置，并由于其带有三点式定位设计，可根据需要非常方便的手动完成重复安装定位和移除。无电缆设计可以使机床获得更大的工作区域。该对刀仪也可以与红外测头共享使用一个接收器。
超强的信号传输能力
- 大接收角度以及芯片控制接受信号数据
- 使用频率与全球其他网络频率不冲突.
- 9600光脉冲/秒的高速率红外传输避免受到机床灯光的影响.
- 可调节的传输功率和大的传输角度
简单的操作适合车间使用
- 超长电池使用寿命

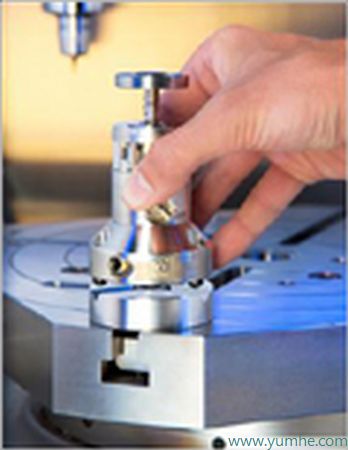

- 可手动直接放上机床工作台
- 也可有选择的使用底部基座
- 如果妨碍加工可以手动移除
- 简单的测针更换
- 快速免工具电池更换

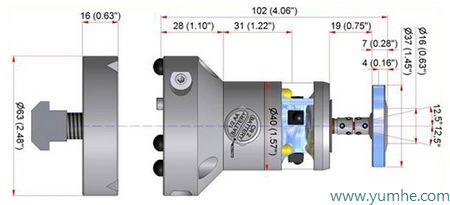

红外对刀仪 35.70-OTS 的技术指标：
|
技术参数 |
|
测头方向 |
±X, ±Y, -Z |
|
最大测针超程 |
XY ±12,5°, Z -5mm |
|
测力 |
Z = 8N, X/Y= 2N |
|
最小刀径 |
? 0.5mm (0.02‘) |
|
电池 |
1x 3.0V battery Type CR2 (IEC) |
|
可选电池 |
1 x 3,6V Type ?AA (IEC) |
|
材料 |
不锈钢 |
|
重量（不带座） |
约. 750g |
|
温度范围 |
Operating:10°-50°C/Storage:5°-70°C |
|
密封等级 |
IP68: EN60529 (10m) |
|
测头重复性 |
2Sigma ≤1μm at 100mm/min |
|
定位精度 |
±2.5μm |
红外对刀仪 35.70-OTS 的技术优势：
- 紧凑的设计: 无线，可移动，不浪费机床空间
- 简单，迅速及可重复手动定位
- 可以在不同机床间进行共享使用
- 可以测量0.5 mm的刀具
- 稳定持久的保护
- 可靠的高质量制造
- 可与触发测头同使用一个接收器来节省成本
- 可靠的红外传输技术
- 优质的售后服务
合理可靠的结构设计
- 无线传输设计
- 可靠且精确的磁性设计 (专利)
- 简单可靠的机械调整机构
- 坚固的结构
- 保护红外线结构的玻璃罩
- 高性能大功率的传输
- 使用易损杆来保护测量机械机构
- 不锈钢制作的机身
- 系统状态灯光显示
- IP68防护等级
| |
|
|
|
 |
|
