m&h对刀仪的刀具在机测量能够将刀柄的夹持力及机床内的温度条件一并考虑在内，因此能够提供更好的精度和更及时的刀具数据更新。该类对刀仪既可以使用m&h提供的测量宏程式也可以使用机床自带的测量宏程式，操作安全，过程可靠，从而可以大大节省工件定位时间和停工时间。除此之外，m&h对刀仪的刀具在机测量拥有明显的优势：
- 将离心力考虑在内，获得更精确的刀具直径
- 自动传输刀具数据，避免了手动传输刀具数据的人为错误
- 机床加工环境下的直接测量保证了最高的精度
- 对破损刀具的检测避免了因刀具破损导致的废品产生和生产停工，节省了成本和时间
- 能够对测量轴的线性膨胀进行补偿

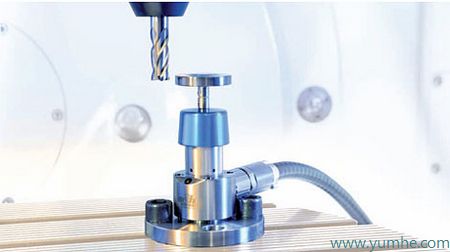

35.10-TS型对刀仪 具有精密的机械结构，能够测量刀具长度和半径，也可以测量刀刃的单边，检测刀具破损。该对刀仪既可在动态下工作，也可在静态下完成测量工作。主要适用于铣削机床和加工中心等设备。
|
技术参数 |
|
单向重复性 |
1u 2Sigma |
|
触发方向 |
轴向，径向 |
|
最大过行程 |
轴向: -6mm；径向: ±12.5 |
|
触测力 |
径向=0.5-2.4N；轴向=4-12N，可调 |
|
对刀仪加长杆 |
30mm，50mm，100mm，200mm |
|
电源 |
12-30 V直流电, 最大35mA |
|
防护等级 |
IP68:EN 60529 |
|
温度范围 |
10°－50° |
|
材质 |
不锈钢 |
|
重量 |
500g |
对刀仪 35.10-TS的技术优势：
- 通用型结构设计，能够使用加长杆调整高度，高度范围：105-305mm
- 最大测量直径37mm
- 触测力可调，适用于轻型小型的刀具
- 触测力可调，能够避免机床振动等造成的误触发（已获专利）
- 零点位置稳定，确保一次触测即可实现精确测量
- 使用不锈钢的测头材质，密封等级达到IP68标准，稳定安全
- 操作简易
|
