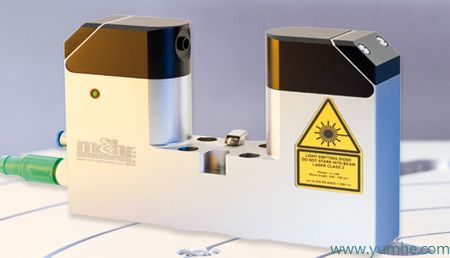

| 使用结构设计合理简单易用的激光对刀仪35.60-LTS可以高效率的对刀具进行测量，重复精度更高，且可对普通接触式对刀仪不能够测量的极细刀具进行测量。
|
激光对刀仪 35.60-LTS 的技术参数：
|
技术参数 |
|
可测量最小刀具直径-(35.60-LTS40) |
Ø0.006mm |
|
可测量最大刀具直径-(35.60-LTS40) |
35 mm |
|
重复性 |
± 0.2 µm |
|
电源 |
24VDC / max. 500 mA |
|
激光 |
聚焦点 / 639 nm /<1mW 2 (IEC825) |
|
激光防护等级 |
2 (IEC825) |
|
材料 |
不锈钢 |
|
重量(35.60-LTS40) |
1700g |
|
温度范围 |
使用温度:10°-50°C/存储温度:5°-70°C |
|
密封等级 |
IP68: EN60529 (10m) | |
技术特点：
精密的设计
吹气来清洁刀具
- 为了得到高的精度，除了新刀具，有一个有效的清洁系统是非常必要的。
- 为此特使用一个经过优化的可以将空气集中的超声波吹气气流拉瓦尔喷管。
优秀的电路设计
- 完全的模拟逻辑电路
- 无处理器
- 无软件
- 没有使用软件所产生的时间差。
机体
- 坚固的结构
- 一体化设计
- 不锈钢材料
- 热膨胀系数: 13 μm/°C/m
- 不锈钢的热膨胀系数与机床床身相同。
阀门控制
- 带有内部气帘控制的电动阀门
1. M-Command = Laser ON + Shutter OPEN + Air Curtain OFF
2. M-Command = Laser OFF + Shutter CLOSED + Air Curtain ON
外部光源的干涉
- 接收器前方安装了一个窄频滤波器用来阻挡外部光源的进入。
- 激光对刀仪传送精确的测量结果不受外部光源的影响。
|
|
|
|
 |
|
